Harjatud ja harjadeta generaatorite tööpõhimõtted

Tere kõigile, kas me sageli ei kuule, et diiselgeneraatorite tarnijad soovitavad kahte tüüpi: harjaga generaatoreid ja harjadeta generaatoreid? Niisiis, mis on nende kahe erinevus? Mis on nende tööpõhimõte? Täna selgitab see sisu teile seda selgelt, nii et isegi eelnevate teadmisteta inimesed saavad aru.





Ⅰ. Harjatud generaator (harjatud ergutus)

Tuum: Süsinikharjad ja libisemisrõngad, mehaaniline kontakt ergutusvoolu varustamiseks.



1. Ergastustoiteallikas:AVR (Automatic Voltage Regulator) saadab alalisvoolu läbi söeharjade → libisemisrõngad rootori ergutusmähisesse, tekitades rootoris magnetvälja.



2. Mehaaniline energia→ Magnetenergia: peamootor (diiselmootor/bensiinimootor) paneb rootori pöörlema, moodustades pöörleva magnetvälja.





3. Magnetenergia→ Elektrienergia: pöörlev magnetväli lõikab läbi staatori kolme-faasimähise ja elektromagnetiline induktsioon tekitab kolme-faasilise vahelduvvoolu, mis väljastatakse koormusele.



4. Pinge stabiliseerimine:AVR reguleerib ergutusvoolu vastavalt väljundpingele, stabiliseerides magnetvälja tugevust ja säilitades konstantse väljundpinge.





Põhipunktid:Ergastusmähis on rootoril ja seda juhitakse süsinikharjade ja libisemisrõngaste kaudu; struktuur on lihtne ja odav,{0}}kuid süsinikharjad kuluvad, tekitavad sädemeid ja vajavad regulaarset hooldust.



Ⅱ. Harjadeta generaator (harjadeta ergutus)



Südamik: Süsinikharjadeta libisemisrõngas, kasutades ergastamiseks ergutit ja pöörlevat alaldit.

Peageneraator ja erguti on eraldiseisvad masinad, mis pöörlevad ko-aksiaalselt ilma mehaanilise kontaktita.



1. Esialgne ergutus:Rootori jääkmagnetism indutseerib peageneraatori staatoris pisikese jääkpinge ja AVR hakkab tööle.



2. Erguti genereerib võimsust:AVR saadab alalisvoolu erguti staatori mähistele, et luua konstantne magnetväli; erguti rootor (ko-aksiaal) lõikab läbi magnetvälja, tekitades keskmise-sagedusega vahelduvvoolu.

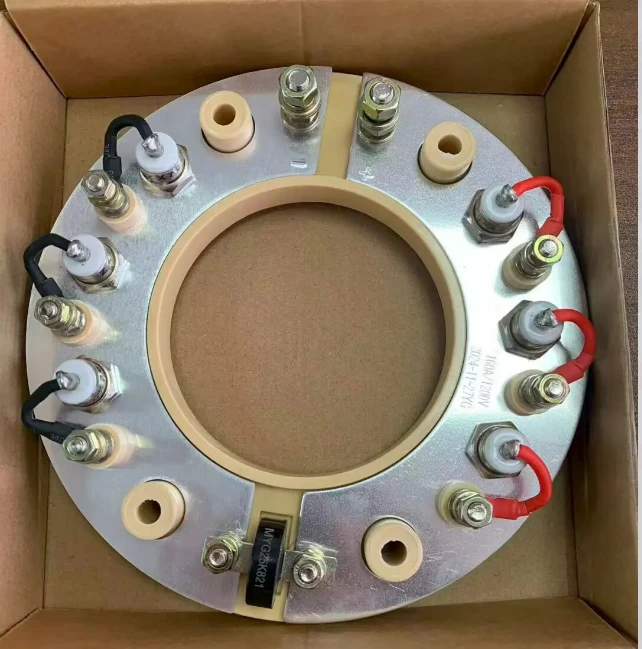

3. Pöörlev alaldus:Ergastusgeneraatori rootorist tulev vahelduvvool muudetakse koaksiaalse pöörleva alaldi (dioodi) kaudu alalisvooluks ja suunatakse otse peageneraatori rootori ergutusmähisesse (harjadeta).



4. Peageneraatori elektri tootmine:Peageneraatori rootor tekitab tugeva pöörleva magnetvälja, mis lõikab läbi peageneraatori staatori mähise ja indutseerib stabiilse kolme-faasilise vahelduvvoolu väljundi.



5. Suletud-ahela pinge reguleerimine:AVR jälgib väljundpinget reaalajas ja reguleerib dünaamiliselt erguti staatori voolu, et stabiliseerida peageneraatori pinget.



Põhipunktid:Kõrvaldab süsinikharja libisemisrõngad, mille tulemuseks on kulumine, sädemete puudumine, minimaalne häire ja hooldus{0}}vaba töö; struktuur on veidi keerukas ja maksumus mõnevõrra kõrgem, mistõttu sobib see pikaajaliseks pidevaks tööks-(nagu elektrijaamades ja laevades).



Toome siin kõigi jaoks esile peamised punktid:

✅ Harjatud generaator:juhib elektrit süsinikharjade ja libisemisrõnga vahelise hõõrdekontakti kaudu. Lihtne struktuur, kuid söeharjad kuluvad kergesti ja vajavad regulaarset väljavahetamist.

✅ Harjadeta generaator:juhib elektrit ilma kontaktita läbi elektromagnetilise induktsiooni. Puuduvad kergesti kuluvad osad, madalam rikete määr ja pikem eluiga.



Nüüd saate eristada kahte tüüpi generaatorite tööpõhimõtteid! Kui leidsid, et see oli kasulik, siis pane like, salvesta see ja jaga kommentaarides, millist tüüpi generaatorit oled kasutanud!
